歐科佳組合儀表CFC參數配置

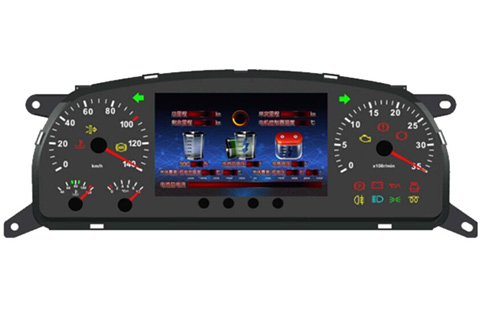

歐科佳組合儀表CFC
1、4層板主板，E-MARK為基本指標，充分考慮EMC的相關設計。
2、7寸TFT顯示方案，絢麗界面卓越呈現，可勝任當前各類新能源車的顯示要求。
·前瞻性的人體工程學設計
·全新指針光暈效果
·7寸高分辨率TFT屏
·16個報警符號片
·4個指針
·38路邏輯/模擬、頻率量輸入
·2路DC24V-1A輸出（可選）
·1路DC12V-1A輸出
·1路C3/B7輸出
·完美兼容SAEJ1939
|
技術規格 |
|
|
尺寸 |
408.51 x 108.5 x 151.56 |
|
額定電壓 |
24V |
|
工作電壓 |
16V - 32V |
|
工作溫度 |
-30°C - +70°C |
|
防護等級 |
IP 54 |
|
技術特點 |
|
|
邏輯、模擬、頻率、喚醒輸入 |
38 |
|
1A高邊輸出 |
2 |
|
傳感器供電輸出 12V / 100mA |
1 |
|
C3/B7輸出 |
1 |
|
指針 |
4 2個大表盤、2個小表盤 |
|
人機界面 |
16個報警符號片 7寸TFT屏 4個按鍵 |
|
外圍設備 |
1個實時時鐘 |
|
通訊接口 |
1路 CAN(ISO 11898)可擴展為2路 |
